ドイツ蒸機@制式機のBR64タンク機とBR24テンダー機は共通設計で生まれた姉妹機です。

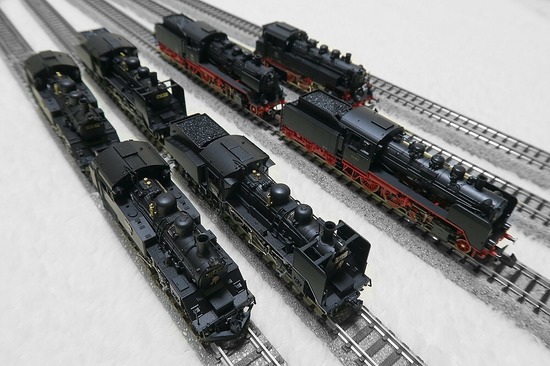

6938
日本蒸機C12とC56の関係の手本とされたタンクxテンダーの魅力をご紹介します。



1924年DRGが発足した際、ドイツ国内のドコででも部品供給を可能にするために
『標準化された設計』で製造された機関車が制式機(標準機)です。
6816
正式機シリーズで軸重15tの小型軽量蒸機として設計されたのがBR64タンク機とBR24テンダー機です。

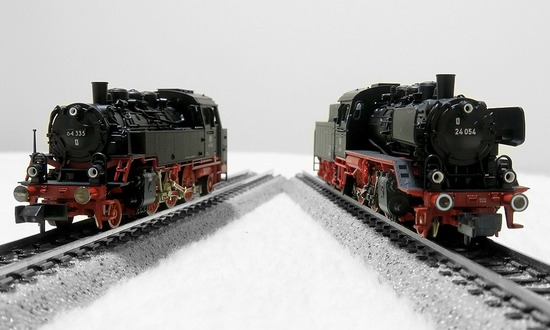

6824

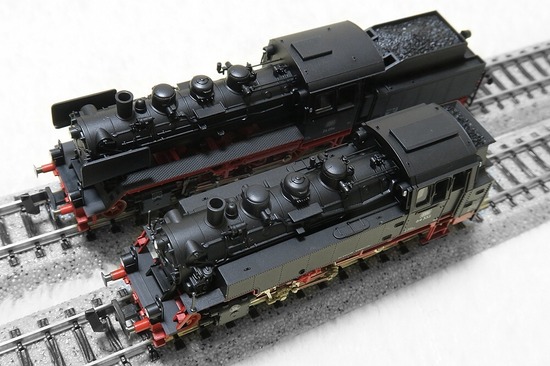

水タンクの有無で印象が変わりますがボイラー周りは全くの共通仕様。

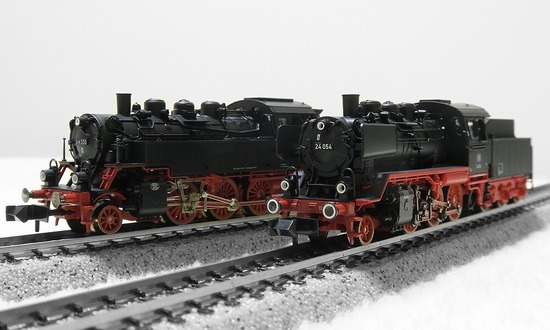

軸配置はBR64@1C1、BR24@1Cと違いますが走り装置は共通です。
主要部品が共通なので手配も供給も容易という『制式機』の理念を具現化した蒸機なのでした。


『日本機C12とC56の開発はドイツ機BR64とBR24の関係を手本にした』と言われますが、
ちょこっと事情が違うのでした。(オイラも今回調べるまで勘違いしてました^^;)

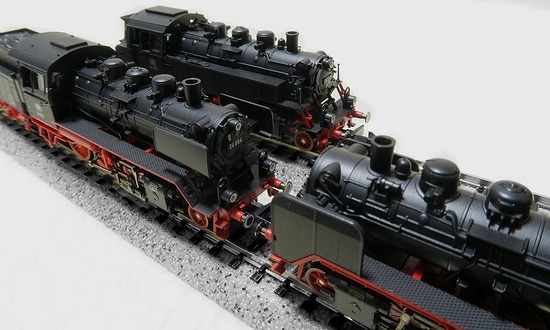

6903
日本の場合、C12を新規設計しデビューしたのが1932年。
その結果、大変優秀だったのでC12をもとにテンダー機として設計し直したのがC56で
1935年にデビュー。
再設計の時にドイツ機のBR64・BR24の関係を参考にしてC12の部品を共有できるようにC56を設計したとされています。
しかし、タンク機@C12をもとに再設計したため、テンダー機@C56にはムリがあり、
『バック運転時に高速を出すと脱線する』という弱点が発生しました。
6818
一方、ドイツ機のBR64・BR24は開発段階で『共通設計ありき』で進められました。
そのため両機とも前後進@90km/hで走行できます。
おそらく日本はこの成功を『共通部品でもナンとかなるんじゃん』ぐらいにしか見てなかったのではないかとw



BR64タンク蒸機
1928年から1940年に520両生産された支線・入れ替え用タンク蒸機。
7113

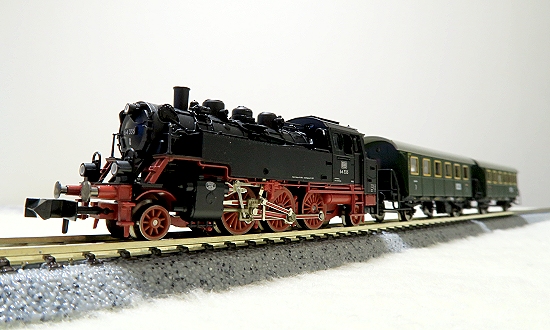

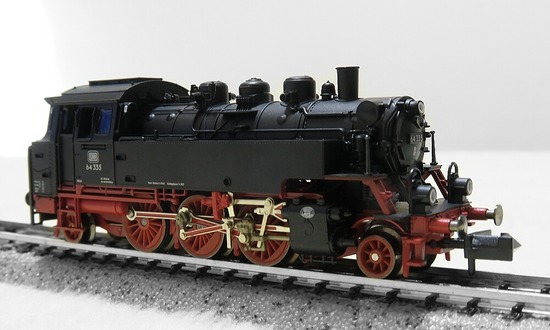

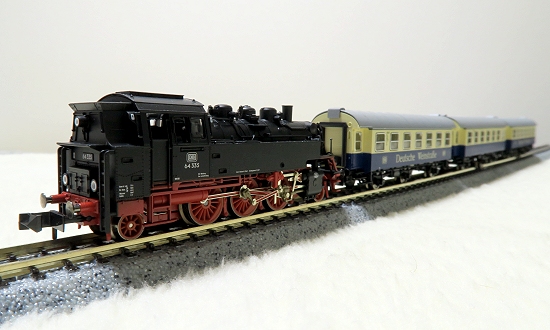

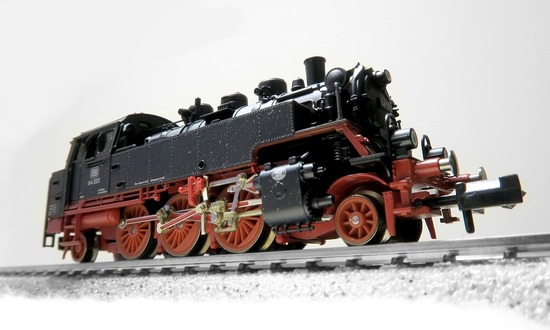

FLEISCHMAN 7061 DB  BR64〔64 335〕Ep.3
6791
ドイツ制式機の特徴をギュ~っと凝縮させたよぉな『わかりやすいドイツ機』です。
6802
そのコンパクトな車体、軽軸重で十分な馬力など優秀な蒸機だったよぉで第2次大戦中はオーストリア・ポーランド・ソ連にも配備されました。


BR64もC12と同じで、旧式小型蒸機の一掃を目的に開発されました。
もともとドイツ機はデカイってこともありますがスペック上でも一回り強力な蒸機でした。
6805
C12諸元
軸配置1C1、動輪径1400mm、過熱式・2気筒・592PS、最高速度75km/h、運転重量50t。

BR64諸元
軸配置1C1、動輪径1500mm、過熱式・2気筒・950PS、最高速度90km/h、運転重量75t。
7117
モデル的に縮尺が違いますが全長はそこそこ同じです。
BR64は煙突より前部が長く突き出しているので日本型で慣れてる身には異様に感じます。
6798
BR64はボイラー中心高さもC12より高いので大きく見えるのかもしれませんね。
ともあれBR64とC12は優秀タンク蒸機として名誉があるので小粒なのに威厳を感じます♪



BR24テンダー蒸機
1928年から1940年に95両生産された支線用テンダー蒸機。
180916001
DRG時代の形態はデフレクターが大きなワグナー式・ナンバーは金色表記。
DB機はデフレクターが小型なヴィッテ式・ナンバーは白色表記。

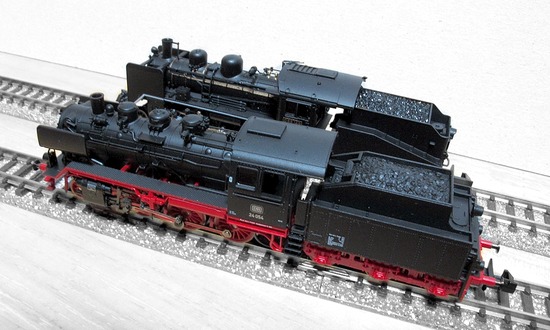

BR64に比べボイラー側面の水タンクが無い分、細いボイラーがよくわかります。その反動でキャブがとても大きく感じてしまいます!!
0954
C56を見て『キャブでっかいなぁ~』って感じましたが、BR24のキャブは【巨大】と言っても過言ではないかとw


あと印象が変わるパーツとしてデフレクター(除煙板)があります。
BR64はデフは付いてませんが、BR24はいちお長距離運用のためのテンダー機なのでデフを装着しています。
6940

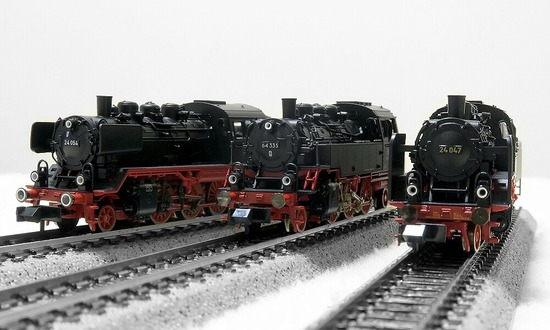

左:ヴィッテ式デフレクターのDB仕様・右:ワグナー式デフレクターのDRG仕様
デフの形状違いは画作りにも影響したりしますw


7144

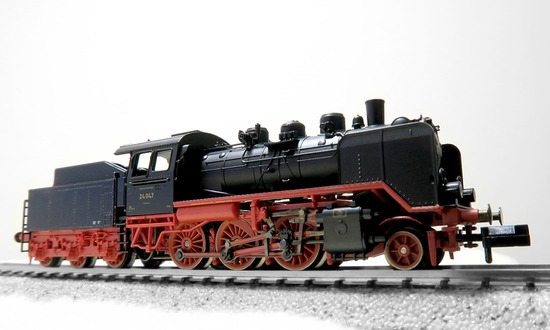

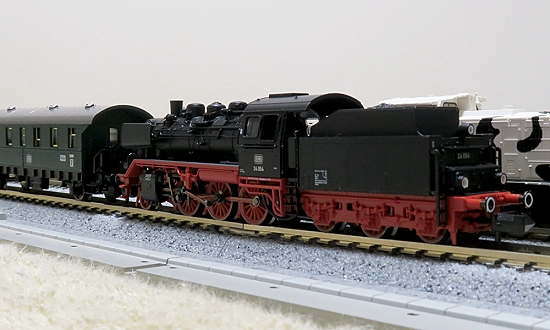

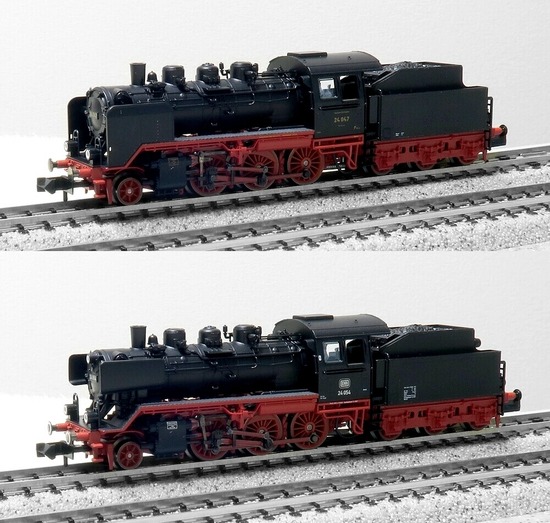

FLEISCHMAN 7141 DRG BR24〔24 047〕Ep.2
BR24はフロントデッキからランボードへつながる傾斜部や顔を隠す大きなワグナーデフなど日本蒸機に通ずるファクターを持ち合わせています。
そして、ナゼかドイツ蒸機のワグナーデフは日本蒸機より低い傾向があります。


6849a

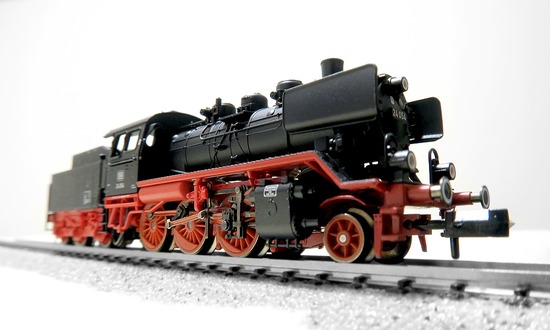

FLEISCHMAN 7142 DB BR24〔24 054〕Ep.3
門鉄デフにも言えますが、下半分が無いと煙室扉やフロントデッキのディテールとかを強調したくなります♪


6877

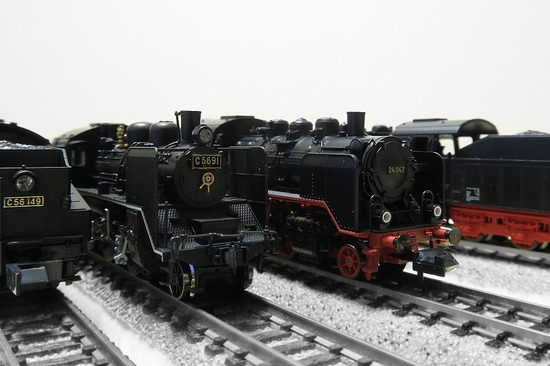

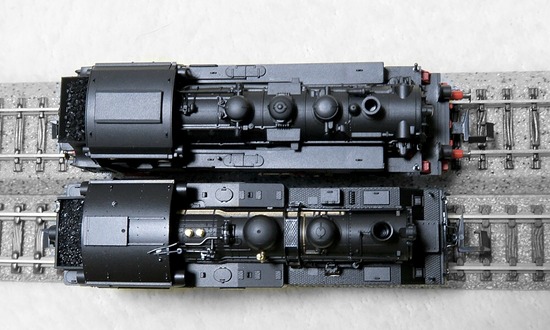

JNR@C56とDRG@BR24のワグナーデフとの比較。共通ファクターがあるからといって『似てるか?』と問われると全く別モンに感じるのが不思議でたまりません。




〔おまけギャラリー:タンクxテンダーお仕事なぅ〕

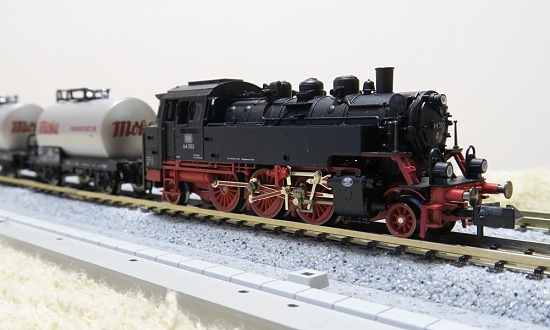

7152


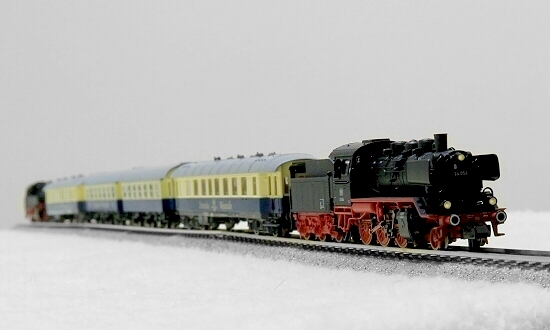

7208


8393


7160


7190


8385



以上 タンクxテンダー BR64&BR24の紹介でした。
